Cómo se degrada la integridad de la señal en los cables de computadora de alta velocidad y qué parámetros de construcción la controlan

En alto rendimiento cables de computadora Al operar a velocidades de datos de varios gigabits, la integridad de la señal no es una propiedad única mensurable sino el resultado agregado de cuatro mecanismos de degradación interdependientes (atenuación, reflexión, diafonía y conversión de modo), cada uno de los cuales está controlado por parámetros de construcción específicos en la etapa de fabricación. Comprender cómo se origina cada mecanismo permite a los ingenieros identificar qué atributos de construcción del cable realmente importan para una velocidad de datos específica y cuáles son distinciones de marketing sin importancia funcional en la frecuencia objetivo.

La atenuación aumenta con la frecuencia debido al efecto superficial en los conductores y a la pérdida dieléctrica en el aislamiento, como se describe en la especificación de pérdida de inserción del cable. A 10 Gbps (frecuencia Nyquist de aproximadamente 5 GHz para señalización NRZ), la pérdida de inserción en un cable de 1 metro está dominada por la pérdida dieléctrica si no se utiliza aislamiento de polietileno espumado: el PE sólido tiene una tangente de pérdida de aproximadamente 0,0002, mientras que el PVC tiene una tangente de pérdida 250 veces mayor. Para cables destinados a funcionar a 25 Gbps o más, el porcentaje de espuma del dieléctrico de aislamiento se convierte en un parámetro de fabricación crítico: cada aumento del 10 % en la fracción vacía de espuma reduce la constante dieléctrica efectiva en aproximadamente 0,08 y reduce la tangente de pérdida proporcionalmente, extendiendo significativamente la longitud utilizable del cable a una velocidad de datos determinada.

Las reflexiones surgen en discontinuidades de impedancia: cualquier punto a lo largo del cable donde la impedancia característica se desvía de su valor nominal. La principal fuente de variación de impedancia en la fabricación es la excentricidad del aislamiento: si la pared de aislamiento es más gruesa en un lado del conductor que en el otro, la impedancia característica local varía a medida que el par de conductores gira a través de su torsión. Esto produce una variación periódica de la impedancia en la frecuencia de tendido de torsión, lo que genera picos de pérdida de retorno estructural en frecuencias específicas correspondientes a los armónicos de la longitud de tendido. Un cable con una longitud de trenzado de 15 mm produce una resonancia de pérdida de retorno estructural a aproximadamente 10 GHz, directamente en la banda operativa de aplicaciones 10GBase-T y PCIe Gen 4. Controlar la excentricidad del aislamiento por debajo del ±5 % del espesor nominal de la pared, mediante el diseño de precisión del troquel y la estabilización de la presión de fusión en el proceso de extrusión, es la contramedida de fabricación contra la pérdida de retorno estructural.

Generaciones de cables USB y los cambios de ingeniería necesarios en cada paso adelante en el rendimiento

Cada generación de USB ha requerido cambios fundamentales en la construcción de los cables, no sólo tolerancias más estrictas en el mismo diseño. La progresión de USB 2.0 a USB4 representa un aumento de 1000 veces en la velocidad de datos (480Mbps a 40 Gbps), y las construcciones de cables requeridas en cada extremo de este rango casi no comparten características de diseño en común más allá del material del conductor.

El límite de longitud pasiva para cables USB4 Gen 3×2 (40 Gbps) merece especial atención. El límite pasivo de 0,8 metros no es una especificación de seguridad sino un límite de integridad de la señal: más allá de esta longitud, la pérdida de inserción y la desviación entre pares se acumulan hasta un nivel que excede la capacidad de ecualización del receptor. Los fabricantes de cables que extienden el alcance pasivo más allá de 0,8 metros a 40 Gbps deben incorporar circuitos integrados de ecualizador lineal o retemporizador activo dentro del conjunto de cables (generalmente en una o ambas carcasas de conectores) que compensen la atenuación dependiente de la frecuencia del cable. Estos elementos activos añaden costos, requieren energía (extraída del bus de suministro de energía USB), generan calor que debe disiparse dentro de la carcasa del conector e introducen latencia. Un cable con la etiqueta "USB4 40 Gbps 2 metros" que no revela sus componentes activos o no consume energía de VBUS cuando está conectado debe verse con escepticismo, ya que el rendimiento pasivo de 40 Gbps a 2 metros no se puede lograr con ninguna combinación de conductor y material de aislamiento disponible actualmente.

Sesgo intra-par e inter-par: por qué los errores de sincronización en pares diferenciales limitan la velocidad máxima de datos

La desviación es la diferencia de tiempo entre señales que deberían llegar simultáneamente y en alto rendimiento. cables de computadora se manifiesta en dos niveles: dentro de un par diferencial (sesgo intra-par) y entre diferentes pares (sesgo entre pares). Ambos tipos degradan la integridad de la señal, pero a través de diferentes mecanismos, y cada uno está controlado por diferentes parámetros de fabricación.

La desviación intrapar (la diferencia de retardo de propagación entre los conductores " " y "-" de un único par diferencial) surge principalmente de la asimetría geométrica entre los dos conductores. Si un conductor de un par tiene un diámetro ligeramente mayor, una pared de aislamiento ligeramente más gruesa o está colocado sistemáticamente más cerca del centro del cable que su compañero, experimenta una velocidad de propagación ligeramente diferente a la de su compañero. La velocidad de propagación en un cable es v = c/√(εeff), donde εeff es la constante dieléctrica efectiva del aislamiento que rodea al conductor; cualquier asimetría en el entorno dieléctrico entre los dos conductores de un par produce una diferencia de velocidad de propagación y, por lo tanto, un sesgo dentro del par. A 40 Gbps (25 ps UI para señalización NRZ), incluso 1 ps/m de desviación intrapar acumulada sobre un cable de 1 metro ocupa el 4% del intervalo unitario, dejando muy poco margen para que el reloj del receptor y el circuito de recuperación de datos muestreen correctamente el ojo de datos entrantes. La especificación USB4 Gen 3×2 limita la desviación intrapar a 3 ps/m, lo que requiere una coincidencia del diámetro del conductor dentro de ±0,5 % y una excentricidad de la pared de aislamiento inferior a ±3 % en toda la longitud del cable.

La desviación entre pares (la diferencia de retardo de propagación entre pares separados que transportan señales relacionadas) se vuelve crítica en protocolos que utilizan múltiples carriles en paralelo, como PCIe, HDMI 2.1 y DisplayPort 2.0. En estos protocolos, una palabra de datos de varios carriles se divide en pares y el chip receptor debe alinear todos los carriles para reconstruir los datos originales. El receptor utiliza circuitos de compensación de desviación de carril a carril para compensar la desviación entre pares, pero esta compensación tiene un rango finito, generalmente de 20 a 64 UI para receptores PCIe Gen 5. Si la inclinación entre pares en el conjunto de cables excede el rango de compensación del receptor, el enlace no se puede establecer, incluso si cada carril individual tiene una calidad de señal aceptable. La desviación entre pares se controla principalmente haciendo coincidir la longitud eléctrica de todos los pares de datos dentro del cable, asegurando que cada par tenga la misma constante dieléctrica efectiva y la misma longitud de ruta física. Esto se logra mediante longitudes de tendido coincidentes, constante dieléctrica de aislamiento coincidente en todos los pares (lo que requiere una viscosidad constante del compuesto de aislamiento durante la extrusión) y enrutamiento de pares de longitud coincidente dentro del conjunto de cables.

Tecnología de cable óptico activo: cuándo y por qué los cables de cobre para computadora alcanzan sus límites físicos

Los cables de computadora de alto rendimiento basados en cobre enfrentan una limitación física fundamental: a medida que aumentan las velocidades de datos, el efecto de piel y la pérdida dieléctrica aumentan proporcionalmente, lo que reduce la longitud máxima del cable pasivo que puede soportar una velocidad de datos determinada. Para 100 Gbps y más, esta limitación se convierte en una restricción práctica en longitudes de cable relevantes para el cableado del rack del centro de datos (3 a 5 metros) y las conexiones entre racks (10 a 30 metros). Los cables ópticos activos (AOC), que utilizan interfaces eléctricas de cobre estándar en ambos extremos pero convierten la señal a óptica dentro de la carcasa del conector para su transmisión a través de fibra óptica, evitan esta limitación utilizando un medio de transmisión (luz en fibra) con una atenuación insignificante por metro en distancias del centro de datos.

La conversión óptica a eléctrica en un AOC se produce en el IC del controlador VCSEL (láser emisor de superficie de cavidad vertical) en el conector de transmisión y en el fotodetector en el conector de recepción. El cable de cobre entre el puerto del equipo y el controlador VCSEL suele tener menos de 10 a 15 mm, lo suficientemente corto como para que las pérdidas de cobre sean insignificantes independientemente de la velocidad de datos. Esta arquitectura permite a los AOC presentar una interfaz eléctrica estándar (SFP, QSFP28, QSFP-DD u otros factores de forma) al equipo host y al mismo tiempo extender de forma transparente la longitud efectiva del enlace a 50-100 metros o más, según el tipo de fibra y la longitud de onda óptica. Desde la perspectiva del equipo anfitrión, el AOC es indistinguible de un cable de conexión directa (DAC) de cobre pasivo: no se requiere configuración del controlador ni cambios en la capa de enlace.

Las compensaciones que rigen la elección entre DAC de cobre pasivo, cable de cobre activo y AOC en aplicaciones de centros de datos se resumen en tres dimensiones clave:

• Rango de longitud: El DAC de cobre pasivo es óptimo para 0 a 3 metros a 100 Gbps y 0 a 1 metro a 400 Gbps. Los cables de cobre activos amplían el alcance pasivo de 5 a 7 metros a 100 Gbps. AOC admite de 1 a 100 metros (y hasta 300 metros con fibra monomodo), lo que lo convierte en la única opción viable para conexiones entre pasillos y entre bastidores a 400 Gbps y más.
• Consumo de energía: El DAC de cobre pasivo no consume energía en el conjunto de cables (solo en el transceptor). El cobre activo consume entre 0,5 y 1,5 W por extremo en la electrónica integrada en el cable. AOC consume entre 1,0 y 3,0 W por extremo en los circuitos del fotodetector y del controlador VCSEL. En un centro de datos con 10.000 enlaces activos, la diferencia de potencia entre DAC pasivo y AOC puede representar entre 20 y 30 kW de carga térmica adicional que requiere capacidad de refrigeración.
• Reparabilidad y flexibilidad: El DAC de cobre pasivo se puede volver a terminar en el campo si un conector está dañado; el cable en sí no tiene componentes que puedan fallar independientemente de daños físicos. Los conjuntos AOC no son reparables: un VCSEL, un controlador IC o un empalme de fibra defectuosos requieren el reemplazo de todo el conjunto de cables. Los cables AOC también son más vulnerables a violaciones del radio de curvatura que los cables de cobre, ya que los límites del radio de curvatura de la fibra (normalmente 30 mm para la fibra multimodo OM3/OM4) son más estrictos que los de los cables de cobre para computadora.

Especificaciones del cable PCIe de Gen 3 a Gen 6: qué cambia entre generaciones y por qué

PCI Express ha evolucionado a lo largo de seis generaciones con una velocidad de datos que se duplica en cada paso, y cada transición de generación ha requerido cambios en la construcción del cable para mantener la integridad de la señal dentro del margen de cumplimiento de la especificación. A diferencia de los cables de red donde el cable es el principal medio de transmisión de señal, los cables PCIe conectan ranuras de expansión o tarjetas complementarias donde el cable es un segmento de un canal más largo que incluye pistas, conectores y vías de PCB, lo que hace que el presupuesto de pérdida de inserción del cable sea solo una fracción del presupuesto total del canal.

PCIe Gen 3 (8 GT/s por carril) especificó un límite de pérdida de inserción de canal total de 20 dB a 4 GHz (la frecuencia Nyquist para señalización NRZ de 8 GT/s). Para un segmento de cable dentro de este canal, una asignación práctica es de 8 a 10 dB, lo que permite longitudes de cable de 1 a 2 metros con una construcción de par trenzado bien diseñada y blindada con lámina que utiliza aislamiento de PE sólido. El esquema de codificación (128b/130b) introducido en Gen 3 mejoró la eficiencia de codificación pero no cambió la frecuencia de Nyquist en relación con la velocidad de línea.

PCIe Gen 4 (16 GT/s) duplicó la frecuencia de Nyquist a 8 GHz, aproximadamente duplicando la pérdida de inserción para la misma longitud de cable porque aumentaron tanto la pérdida por efecto de la piel del conductor (proporcional a √f) como la pérdida dieléctrica (proporcional a f). Para mantener la pérdida de inserción del segmento de cable dentro de la asignación reducida, el aislamiento de PE espumado se volvió efectivamente obligatorio para cables de más de 0,5 metros de largo en Gen 4, ya que el PE sólido produce una pérdida de inserción entre un 15% y un 20% mayor a 8 GHz que una construcción de PE espumado equivalente. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) impulsó los requisitos de pérdida de inserción de cable hasta el punto en que PCIe SIG lanzó la especificación de cable OCuLink y PCIe v2.0 que define los requisitos de cable activo, reconociendo que las longitudes de cable pasivo que superan 1 metro a 32 GT/s requieren acondicionamiento de señal integrado para mantener el cumplimiento.

PCIe Gen 6 introdujo la codificación PAM4 (modulación de amplitud de pulso de 4 niveles) en lugar de NRZ, lo que redujo a la mitad la frecuencia Nyquist requerida para una velocidad de datos determinada (64 GT/s con PAM4 tiene los mismos 16 GHz Nyquist que 32 GT/s NRZ). Este cambio de codificación alivió parcialmente los requisitos de pérdida de inserción del cable, pero introdujo requisitos de linealidad: PAM4 usa cuatro niveles de señal en lugar de dos, y la no linealidad en la respuesta de frecuencia del cable hace que las alturas de los ojos en diferentes niveles de señal sean desiguales, lo que reduce el margen de ruido para las aberturas internas de los ojos. Por lo tanto, los cables de computadora de alto rendimiento para PCIe Gen 6 deben cumplir no solo con los límites de pérdida de inserción, sino también con los límites de variación del retardo de grupo (la dependencia de la frecuencia de la velocidad de propagación de la señal), lo que introduce una distorsión de amplitud a fase que afecta desproporcionadamente al rendimiento de PAM4.

Opciones de materiales conductores para cables de computadora de alta velocidad: comparación de aluminio revestido de cobre y cobre plateado

El material conductor de un cable de computadora de alto rendimiento es una especificación con más matices de lo que parece. El cobre es la base universal, pero en contextos específicos se utilizan dos construcciones de conductores modificados: aluminio revestido de cobre (CCA) y cobre plateado (SPC), y sus compensaciones de rendimiento no se comprenden bien en la práctica general de adquisiciones.

Aluminio revestido de cobre (CCA)

Los conductores CCA constan de un núcleo de aluminio revestido con una fina capa exterior de cobre. El espesor de la capa de cobre suele ser del 10 al 15% del radio del conductor. CCA ofrece una reducción significativa de peso y costos en comparación con el cobre sólido: la densidad del aluminio es de 2,7 g/cm³ frente a 8,9 g/cm³ del cobre, por lo que los conductores CCA son aproximadamente entre un 40 y un 45 % más ligeros por unidad de longitud. A altas frecuencias donde el efecto superficial limita la corriente a la superficie del conductor, el CCA se comporta esencialmente de manera idéntica al cobre sólido: la profundidad de la piel a 1 GHz en cobre es de aproximadamente 2 μm, que es mucho más delgada que el espesor del revestimiento de cobre en los conductores CCA prácticos. Por esta razón, CCA es técnicamente aceptable para conductores de señales de alta frecuencia donde la densidad de corriente se concentra en la capa de revestimiento de cobre. La limitación de CCA surge en aplicaciones de CC y de baja frecuencia donde la corriente penetra toda la sección transversal del conductor: la conductividad del aluminio es aproximadamente el 61% de la del cobre, por lo que los conductores CCA tienen una resistencia de CC significativamente mayor que el cobre sólido del mismo diámetro. Para los conductores de alimentación dentro de un cable de computadora (USB VBUS, alimentación auxiliar PCIe), una mayor resistencia de CC significa una mayor caída de voltaje y un mayor calentamiento I²R a la corriente nominal, lo que hace que el cobre sólido sea preferible para los conductores de alimentación en el mismo cable donde los conductores de datos CCA pueden ser aceptables.

Cobre plateado (SPC)

La plata tiene una conductividad ligeramente mayor que el cobre (6,30 × 10⁷ S/m frente a 5,96 × 10⁷ S/m), y sus características superficiales superiores (el óxido de plata es conductor, a diferencia del óxido de cobre) hacen que el revestimiento de plata sea beneficioso a frecuencias muy altas donde la corriente fluye en una capa superficial extremadamente delgada. La principal ventaja práctica del revestimiento de plata en cables de computadora de alta frecuencia no es la mejora marginal de la conductividad sino la prevención de la formación de óxido de cobre en la superficie del conductor. El óxido de cobre es un semiconductor con una conductividad mucho menor que el cobre metálico; A medida que avanza la oxidación de la superficie del conductor, la resistencia efectiva de la profundidad de la piel aumenta por encima del valor previsto a partir de la conductividad del cobre en masa, lo que provoca una pérdida de inserción mayor que la especificada para el cable. El revestimiento de plata, al proporcionar una capa superficial resistente a la oxidación, mantiene la resistencia superficial del conductor en el valor de diseño durante toda la vida útil del cable. Este beneficio es más significativo en cables almacenados durante períodos prolongados antes de su uso o operación en ambientes húmedos o levemente corrosivos. Para los cables utilizados inmediatamente después de su fabricación en entornos limpios, la diferencia entre los conductores de cobre desnudo y plateados es mensurable, pero normalmente es pequeña en relación con el límite de especificación de pérdida de inserción.

Cómo se deben escribir las especificaciones de cables de computadora OEM para evitar deficiencias de rendimiento en la producción

Las especificaciones de cables de computadora OEM personalizados que se centran exclusivamente en parámetros eléctricos (impedancia, pérdida de inserción, diafonía) sin especificar los atributos de construcción subyacentes que producen esos parámetros crean un problema de verificación: un cable puede cumplir con las especificaciones eléctricas medidas en un lote de muestra mientras utiliza opciones de construcción que producirán un rendimiento fuera de las especificaciones en diferentes condiciones de producción o después del envejecimiento. Una especificación OEM sólida define tanto los parámetros medibles de rendimiento eléctrico como las restricciones de construcción que garantizan que esos parámetros se mantengan en todos los lotes de producción y durante toda la vida útil.

Los siguientes parámetros de construcción deben especificarse explícitamente en una especificación OEM de cable de computadora de alto rendimiento, en lugar de dejarse a discreción del fabricante:

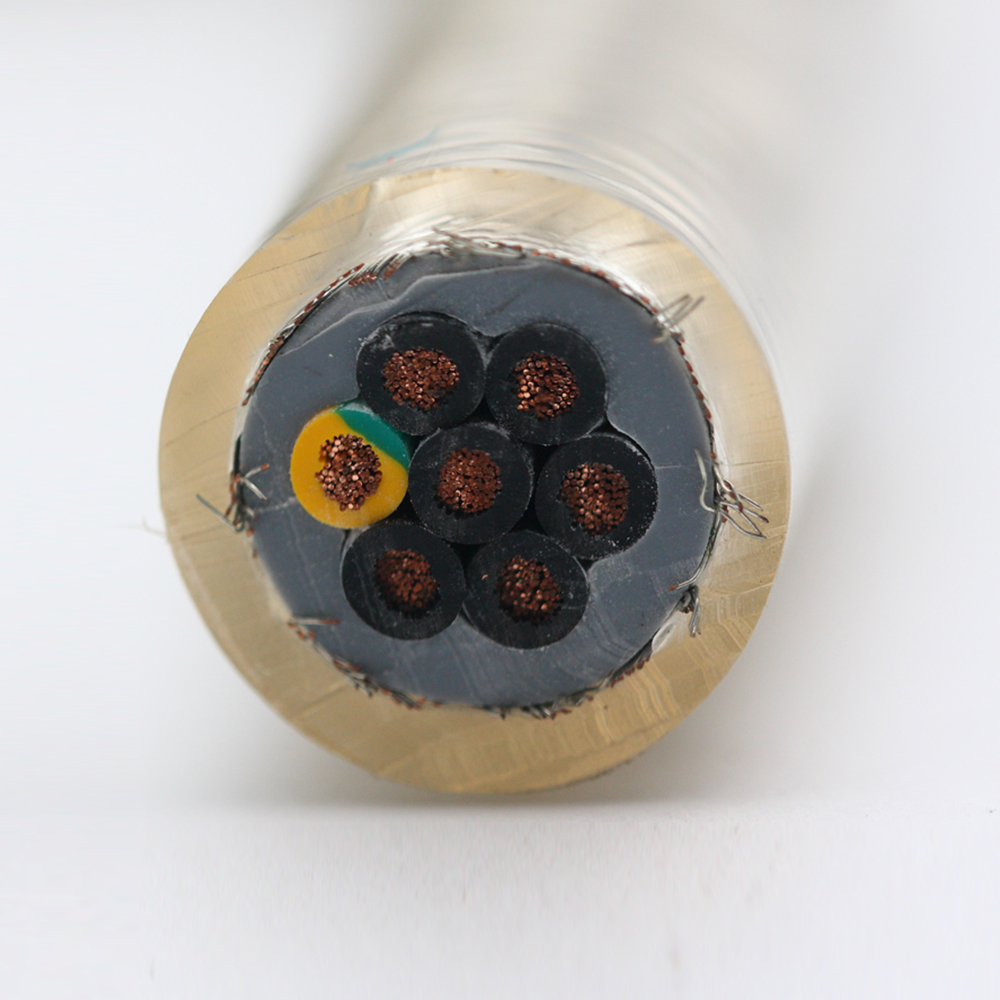

• Material del conductor y clase de cableado: Especifique cobre sólido o trenzado, cobre desnudo o plateado o CCA, y la clase de trenzado (IEC 60228 Clase 2, 5 o 6) por separado para los conductores de señal y alimentación dentro del mismo cable. Una especificación que solo dice "conductor 28 AWG" deja al fabricante libre de usar CCA para conductores de energía y cobre sólido para conductores de señal, o al revés, sin divulgación.
• Material aislante y porcentaje de espuma (si tiene espuma): Especifique el tipo de polímero de aislamiento (PE sólido, PE espumado con un porcentaje mínimo de espuma, FEP o PTFE) en lugar de solo el espesor nominal de la pared. Dos cables con un espesor de pared de aislamiento idéntico pero con constantes dieléctricas diferentes (PE sólido versus PE espumado) tendrán diferentes impedancias características y diferentes valores de pérdida de inserción a alta frecuencia.
• Rango y tolerancia de longitud de torsión: Especifique la longitud de tendido nominal y la desviación máxima permitida para cada par diferencial. La longitud del tendido controla directamente la frecuencia máxima de la pérdida de retorno estructural y el equilibrio del par; La variación no controlada de la longitud del tendido produce una variación de impedancia entre lotes que puede ser difícil de diagnosticar sin pruebas de reflectometría en el dominio del tiempo.

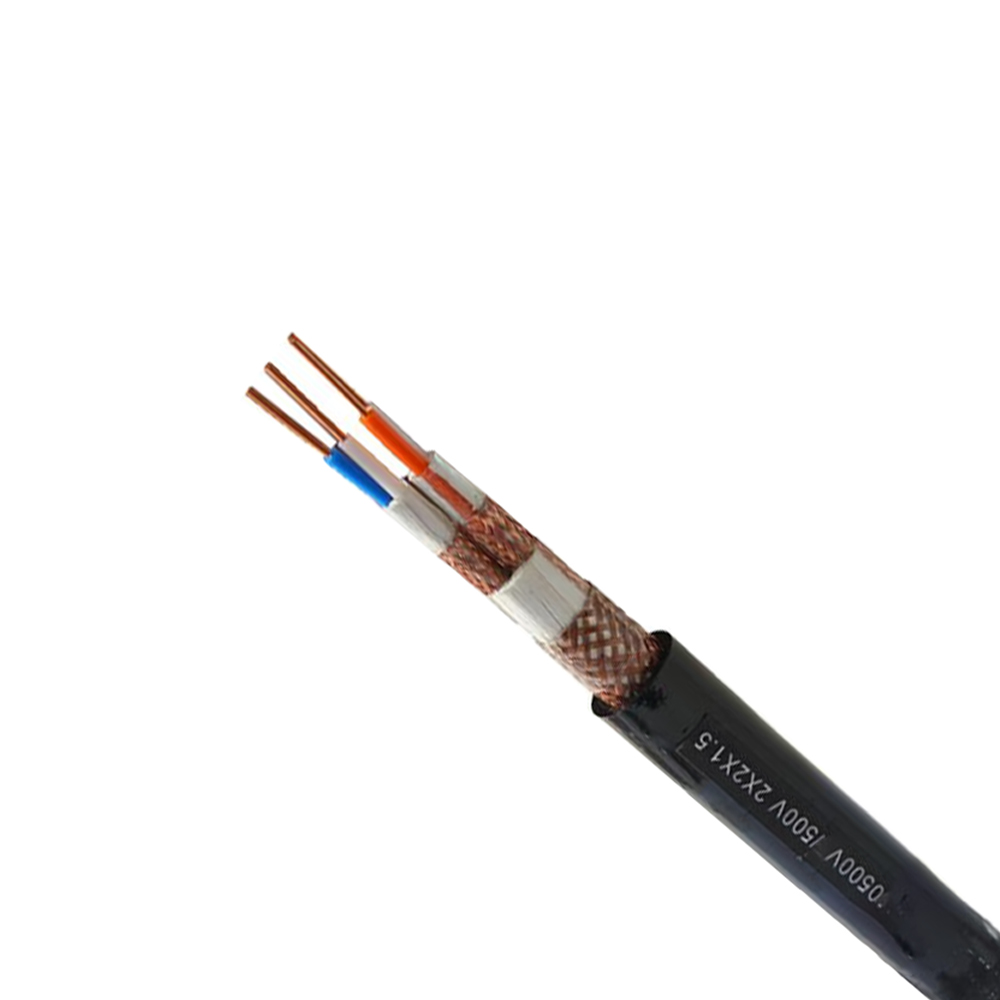

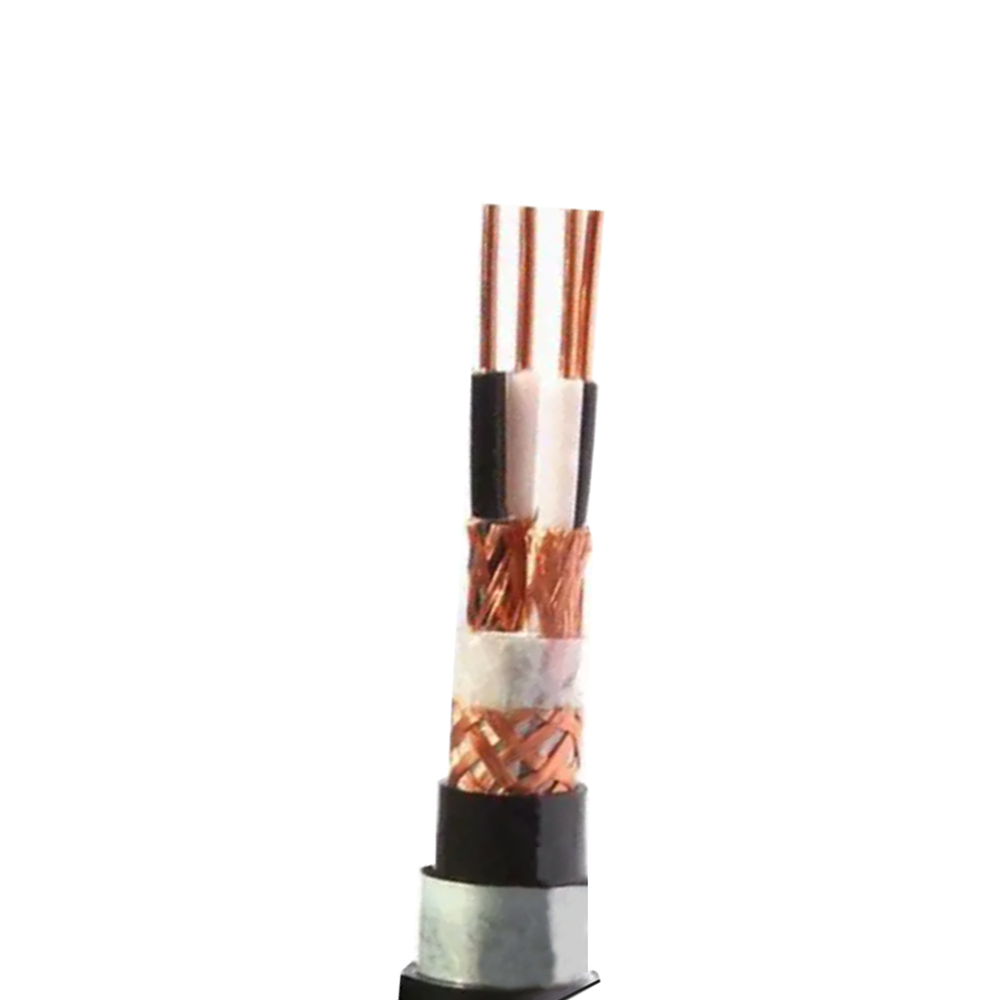

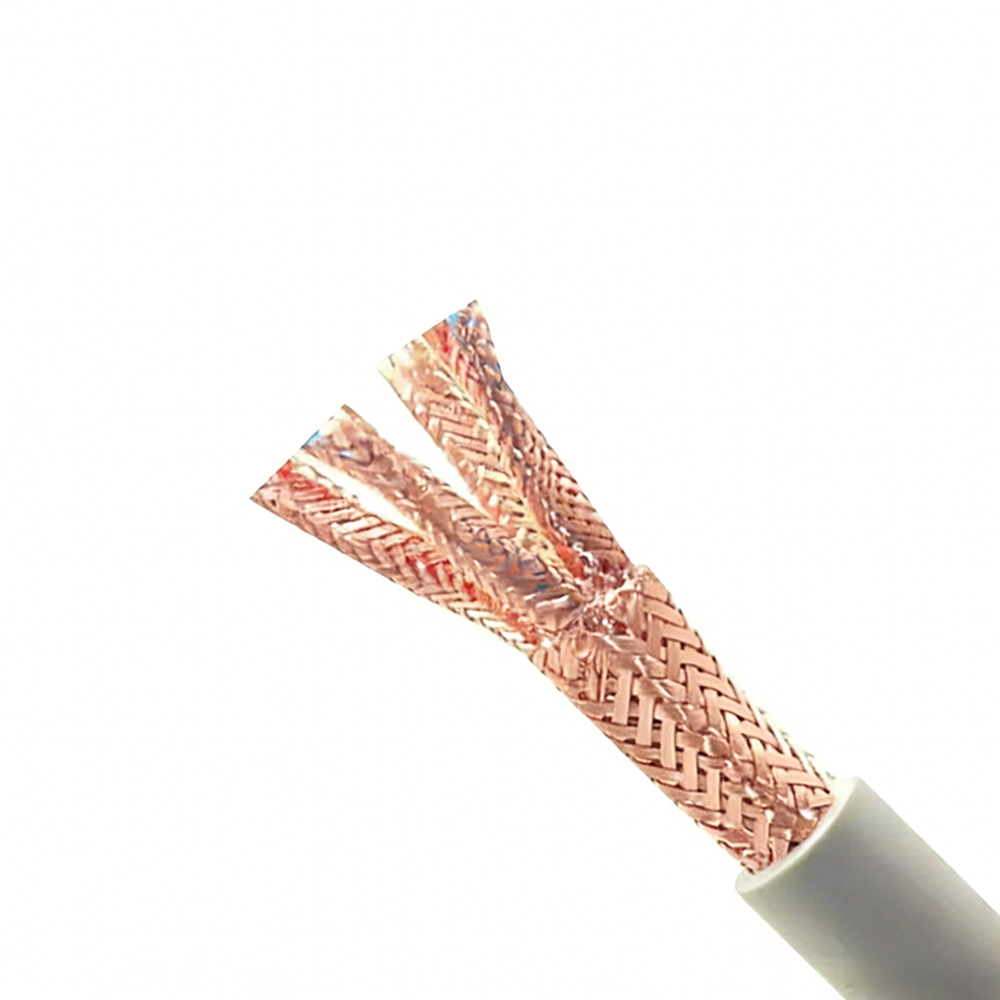

• Construcción y cobertura del escudo: Especifique el tipo de lámina (poliéster aluminizado o polipropileno aluminizado), el porcentaje de superposición de la lámina y el material del cable de drenaje para cada par de blindaje, además del porcentaje de cobertura general de la trenza y el diámetro del cable para la blindaje trenzado exterior. "Totalmente blindado" sin estos detalles permite a los fabricantes utilizar construcciones de cobertura mínima que técnicamente incluyen material de blindaje pero que proporcionan una supresión EMI inadecuada en frecuencias de gigahercios.
• Requisitos de la inspección del primer artículo (FAI): Especifique qué parámetros deben medirse en una muestra de la primera ejecución de producción, qué equipos y procedimientos de prueba se utilizarán y qué constituye un resultado aprobado. FAI es el mecanismo contractual que impide la sustitución de una construcción de menor costo después de la aprobación de la muestra. Sin requisitos FAI explícitos en la especificación OEM, el fabricante no tiene obligación contractual de mantener la construcción utilizada en la muestra aprobada en ciclos de producción posteriores.

Para cables de computadora destinados a ser utilizados en productos sujetos a certificación regulatoria (UL, CE, FCC Parte 15), la especificación OEM también debe aclarar si el cable en sí debe contar con una certificación individual o si será certificado como un componente dentro del conjunto del producto final. La certificación a nivel de cable requiere que la construcción específica sea probada y listada según el esquema del organismo certificador; La certificación del producto final cubre el cable como componente interno sin requerir marcas independientes a nivel de cable. La desalineación entre lo que se especifica y lo que realmente requiere la ruta de certificación es una causa común de retrasos en el proyecto cuando la revisión regulatoria revela que un cable especificado como "listado por UL" en realidad está reconocido por UL solo como un componente, o lleva el listado de UL para una clasificación de voltaje/temperatura diferente a la que requiere la aplicación prevista.
