La química detrás del retardo de llama libre de halógenos y por qué la carga de relleno es una variable de diseño crítica

Los cables de PVC retardantes de llama convencionales logran resistencia al fuego mediante la liberación de gas cloruro de hidrógeno durante la combustión, que interrumpe las reacciones químicas en cadena que mantienen una llama. Los compuestos libres de halógenos no pueden utilizar este mecanismo y, en cambio, dependen de la descomposición endotérmica de cargas de hidróxido metálico, más comúnmente trihidrato de aluminio (ATH, Al(OH)₃) o hidróxido de magnesio (MDH, Mg(OH)₂), para suprimir la combustión. Cuando estos rellenos se calientan hasta su temperatura de descomposición (180–200°C para ATH, 300–320°C para MDH), liberan vapor de agua químicamente ligado, absorbiendo calor de la zona de combustión y diluyendo las concentraciones de oxígeno y vapor de combustible en la llama. El residuo sólido (óxido de aluminio u óxido de magnesio) forma una capa protectora de carbón que aísla el material subyacente del calor radiante y retarda una mayor degradación térmica.

El desafío fundamental de este mecanismo de retardo de llama es que lograr un rendimiento adecuado frente al fuego requiere una carga de relleno extremadamente alta, generalmente entre el 50% y el 65% en peso de la formulación total del compuesto. En estos niveles de carga, las partículas de hidróxido metálico dominan las propiedades mecánicas del compuesto, aumentando significativamente la rigidez y la fragilidad en comparación con los polímeros base de poliolefina sin carga. Un compuesto HFFR cargado al 60% de ATH tiene un alargamiento de rotura del 150 al 200 %, en comparación con el 400 al 600 % de la resina base de poliolefina sin relleno. Esta reducción en el alargamiento afecta directamente el rendimiento a temperaturas frías y la vida flexible del cable, porque el aislamiento puede agrietarse durante la instalación en ambientes fríos o después de una flexión prolongada en servicio. Gestionar la compensación entre el rendimiento mecánico y el fuego es el desafío central de la formulación en el desarrollo de compuestos de cables HFFR, y explica por qué los cables HFFR de diferentes fabricantes varían significativamente en flexibilidad a baja temperatura incluso cuando cumplen con el mismo estándar de prueba de retardo de llama.

Se prefiere el MDH al ATH cuando el cable debe funcionar cerca o por encima de los 200 °C, porque el ATH comienza a liberar el agua unida a temperaturas que se superponen con las temperaturas de funcionamiento normales del cable en condiciones de alta carga o ambiente elevado, lo que provoca una descomposición prematura del relleno que degrada el compuesto con el tiempo. La temperatura de descomposición más alta del MDH (300 °C) proporciona un margen más amplio sobre las temperaturas de funcionamiento, pero requiere temperaturas de llama más altas para activarse, lo que significa que los compuestos a base de MDH pueden mostrar un rendimiento ligeramente inferior en pruebas de llama de baja intensidad, mientras que funcionan de manera equivalente o mejor bajo exposición a incendios de alta intensidad representativos de escenarios de incendio reales. Los fabricantes de cables de control HFFR de alta calidad seleccionan el tipo de relleno según la clase de temperatura del cable en lugar de aplicar un único compuesto en todas las clasificaciones.

Qué miden realmente los estándares de bajo humo y cómo los resultados de la cámara de prueba se traducen en condiciones de evacuación reales

El rendimiento de baja emisión de humo de los cables HFFR se cuantifica mediante la norma IEC 61034, que mide la transmitancia mínima de luz a través del humo generado por una muestra de cable en llamas en una cámara cerrada estandarizada de 3 m × 3 m × 3 m. La prueba quema una longitud específica de cable en una rejilla en el piso de la cámara mientras mide cuánta luz de un haz de fotómetro es bloqueada por el humo acumulado. Una transmitancia mínima del 60 % es el umbral de cumplimiento, lo que significa que al menos el 60 % de la intensidad del haz del fotómetro llega al detector a través de la cámara llena de humo. Los cables que producen humo denso y opaco, típico de la quema de PVC, suelen alcanzar transmitancias del 5 al 20 %, en comparación con el 60 al 95 % de las construcciones HFFR bien formuladas.

La importancia práctica del resultado de esta prueba es su relación con la visibilidad de evacuación. La investigación sobre el oscurecimiento del humo y el desempeño de la navegación humana en espacios llenos de humo ha establecido que la distancia de visibilidad en el humo es proporcional al coeficiente de extinción de la capa de humo. Una transmitancia del 60 % en la cámara IEC 61034 (longitud del camino óptico de 3 metros) corresponde a un coeficiente de extinción de aproximadamente 0,17 m⁻¹. Con este coeficiente de extinción, los ocupantes del edificio pueden ver aproximadamente entre 10 y 15 metros a través del humo con señales de salida iluminadas visibles en los niveles de las puertas de salida, suficiente para navegar por la mayoría de los pasillos del edificio hacia las salidas. El humo del cable de PVC con una transmitancia del 10% en la misma cámara produce un coeficiente de extinción superior a 0,75 m⁻¹, lo que reduce la visibilidad a 2 a 4 metros y perjudica gravemente la navegación de salida incluso para los ocupantes del edificio que no están incapacitados por la toxicidad.

Una limitación importante de la prueba IEC 61034 que los especificadores deben comprender es que mide la cantidad de humo de una muestra de cable relativamente pequeña bajo una fuente de ignición controlada de baja energía. Los incendios reales de bandejas de cables en instalaciones densamente llenas generan mucho más humo por unidad de tiempo que el escenario de prueba, y el volumen absoluto de humo aumenta con la cantidad de cable quemado simultáneamente. Esta es la razón por la que el resultado de IEC 61034 debe considerarse junto con el rendimiento de propagación de llamas según IEC 60332-3 (prueba de cables agrupados): un cable que produce poco humo por unidad de longitud pero que no se autoextingue en una prueba de cables agrupados generará en última instancia más humo total que un cable con un nivel ligeramente mayor de humo que se autoextingue rápidamente y limita la cantidad de cable consumido por el incendio.

Comparación del rendimiento del cable de control HFFR con el FR-PVC estándar en todos los parámetros clave

Seleccionando HFFR cables de control sobre el PVC retardante de llama estándar implica compensaciones en múltiples dimensiones de rendimiento. La decisión debe basarse en qué parámetros son críticos para el entorno de instalación específico y no en una preferencia general por un sistema de materiales sobre el otro.

Un parámetro que no se refleja en la tabla anterior es el comportamiento de envejecimiento a largo plazo. El aislamiento de PVC contiene plastificantes (generalmente ésteres de ftalato o ésteres de adipato) que migran fuera del compuesto durante décadas de servicio, lo que hace que la cubierta del cable y el aislamiento se vuelvan progresivamente más rígidos y quebradizos. Esta migración de plastificante se acelera a temperaturas elevadas y es irreversible; un cable de PVC que sea flexible en la instalación puede volverse muy quebradizo después de 20 años en un panel de control caliente. Los compuestos HFFR a base de resinas poliolefínicas no contienen plastificantes y no experimentan este mecanismo de envejecimiento, manteniendo sus propiedades mecánicas durante toda su vida útil. Para cables de control En aplicaciones de infraestructura crítica con una vida útil de diseño de 25 a 40 años, esta diferencia de envejecimiento es un factor importante que favorece las construcciones HFFR incluso en entornos donde los requisitos de comportamiento contra incendios por sí solos podrían no exigirlo.

Integridad del circuito bajo fuego: en qué se diferencian los cables HFFR con resistencia al fuego del LSZH estándar

Los cables libres de halógenos con baja emisión de humo y los cables resistentes al fuego abordan diferentes objetivos de seguridad contra incendios y con frecuencia se confunden en las especificaciones. Los cables HFFR/LSZH estándar limitan la toxicidad y opacidad de los productos de combustión, pero no garantizan que el cable continúe transportando señal o energía durante el incendio; el cable eventualmente fallará a medida que se degrade el aislamiento. Los cables resistentes al fuego (probados según IEC 60331) están diseñados para mantener la integridad del circuito eléctrico a temperaturas específicas durante períodos definidos, lo que permite que los sistemas a los que sirven (iluminación de emergencia, alarma contra incendios, ventiladores de extracción de humo, energía de emergencia) continúen funcionando mientras se evacua el edificio.

IEC 60331 somete muestras de cables completadas a llamas directas a 750 °C (IEC 60331-21 para alambres y cables pequeños) o 830 °C (IEC 60331-23 para cables con una sección transversal mayor) mientras el cable permanece bajo carga eléctrica nominal. El cable debe mantener la continuidad durante la duración de la prueba (generalmente 90 o 180 minutos) sin descargas disruptivas, cortocircuitos o circuitos abiertos. Lograr este rendimiento requiere un sistema de aislamiento fundamentalmente diferente del HFFR estándar: una capa de cinta de mica envuelta alrededor de cada conductor o alrededor del núcleo del cable proporciona una barrera aislante mineral refractaria que permanece eléctricamente intacta a temperaturas de llama donde todos los materiales poliméricos orgánicos se han quemado desde hace mucho tiempo.

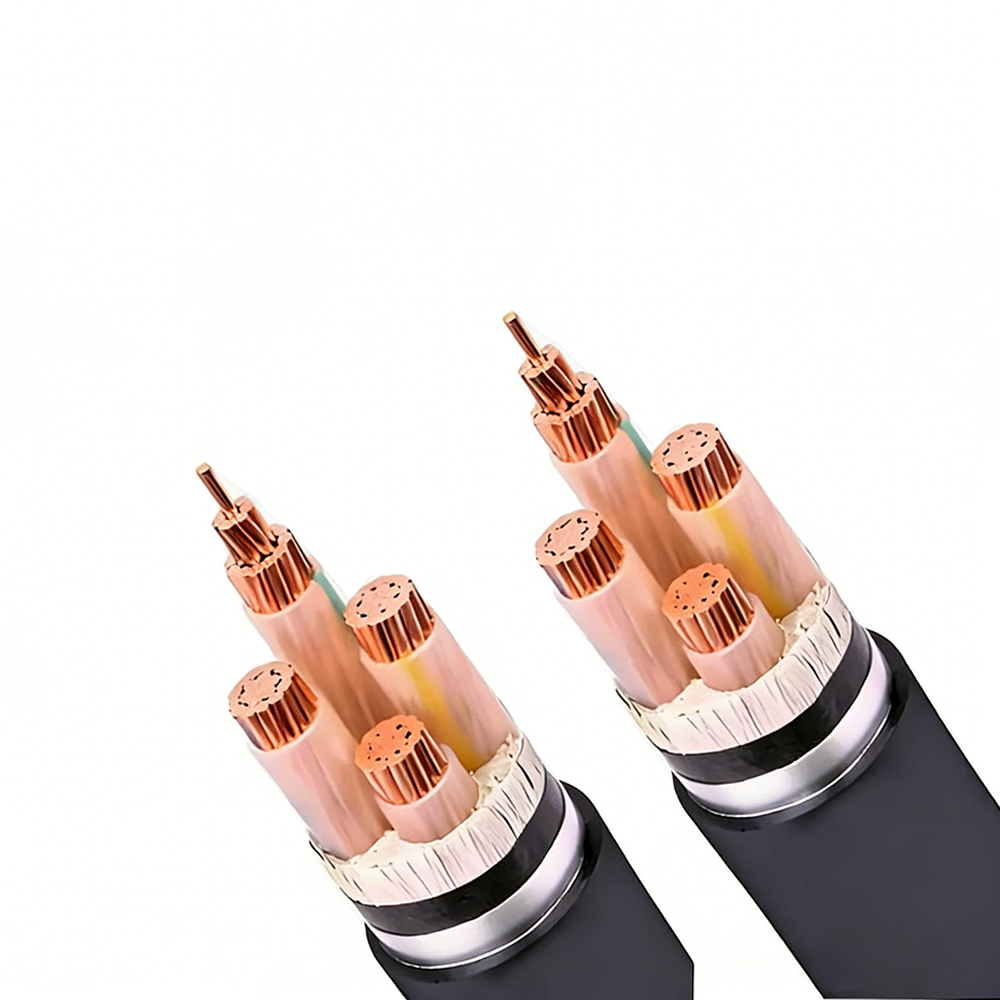

La combinación de resistencia al fuego y rendimiento libre de halógenos, especificada como HFFR CWZ (integridad de circuito bajo fuego) en algunas normas, o designada por EN 50200/EN 50362 en aplicaciones de edificios públicos y ferrocarriles europeos, se logra superponiendo la integridad del circuito de cinta de mica con una cubierta exterior HFFR que limita los productos de combustión. Esta construcción es obligatoria para cables de control de emergencia en hospitales, túneles, edificios de gran altura y plataformas marinas según una variedad de códigos de seguridad contra incendios nacionales e internacionales. La capa de cinta de mica agrega un costo significativo y aumenta el diámetro del cable (generalmente entre un 15% y un 25% más de diámetro exterior que un cable HFFR estándar equivalente), pero es la única construcción que satisface simultáneamente los requisitos de toxicidad de los productos contra incendios y los requisitos de supervivencia del circuito.

Una consideración práctica para la instalación de cables de control HFFR resistentes al fuego es que la capa de cinta de mica debajo del aislamiento es mecánicamente frágil: la mica es un mineral frágil que puede deslaminarse si el cable se dobla por debajo de su radio mínimo de curvatura o se somete a impactos durante la instalación. Es posible que la cinta de mica dañada no sea visible externamente si el aislamiento exterior permanece intacto, pero el rendimiento de la integridad del circuito se verá comprometido en el lugar del daño. Los cables resistentes al fuego deben manipularse con mayor cuidado que los cables de control estándar durante la instalación, con estricto cumplimiento de las especificaciones de radio de curvatura mínimo y protección contra impactos en entornos de bandejas de cables y conductos.

Especificación de cables de control HFFR para entornos industriales específicos: diferencias clave en los requisitos

Los cables de control HFFR son necesarios en varios sectores industriales, pero los umbrales de rendimiento específicos, los estándares de prueba y los requisitos de construcción varían significativamente entre sectores. Un cable certificado para un sector puede no satisfacer los requisitos de otro incluso si su sistema material es idéntico. El siguiente desglose cubre los sectores de alta demanda más comunes donde se especifican cables de control de humos bajos libres de halógenos:

Transporte ferroviario y masivo

Las aplicaciones ferroviarias se rigen por la norma EN 45545-2 en Europa, que clasifica los cables en niveles de peligro (HL1, HL2, HL3) según el riesgo de incendio del lugar de instalación; HL3 se aplica a cables en áreas donde hay pasajeros presentes y la evacuación es difícil, como el ferrocarril subterráneo. EN 45545-2 especifica valores límite para la tasa de liberación de calor (medida por calorímetro de cono según ISO 5660), propagación de llamas, producción de humo e índice de toxicidad simultáneamente, y los umbrales son significativamente más estrictos que el conjunto IEC 60332/60754/61034 utilizado en aplicaciones de construcción. En particular, el índice de toxicidad (medido mediante los métodos NF X70-100 o FTIR) debe estar por debajo de los límites definidos para múltiples especies de gases de combustión (CO, HCN, HF, SO₂, NOₓ y otros), no solo la medición de gases ácidos a granel de IEC 60754. Un cable que cumpla con los requisitos estándar LSZH para instalación en edificios puede no cumplir con EN 45545-2 HL2 en cuanto a índice de toxicidad.

Marino y Offshore

Las plataformas marinas y embarcaciones comerciales aplican la norma IEC 60092-359 (cables marinos, libres de halógenos) junto con los requisitos de resistencia al fuego de IEC 60331. Las instalaciones marinas añaden un requisito de resistencia al agua de mar que no está presente en las especificaciones de construcción o rieles: la cubierta del cable debe mantener su integridad mecánica después de la inmersión y no debe hincharse ni deslaminarse cuando se expone al agua salada, algo relevante para cables tendidos a través de áreas húmedas o en cubiertas expuestas. Además, la Resolución de la OMI MSC.61(67) (Código FTP) especifica las pruebas de propagación de llamas en la superficie y densidad de humo realizadas bajo condiciones específicas de flujo de aire y exposición al calor representativas de los incendios de compartimentos de barcos, que difieren de las condiciones de aire en calma de la prueba de humo IEC 61034. Un cable que cumple con IEC 61034 no cumple automáticamente con las pruebas de humo del Anexo 1 o 2 del Código FTP de la OMI sin una verificación separada.

Automatización industrial y fabricación inteligente

En entornos de automatización industrial, los cables de control HFFR se especifican cada vez más no porque los códigos locales contra incendios los exijan, sino debido a la economía de costos de remediación posterior al incendio. Un incendio que involucra cables de PVC estándar en una instalación de automatización moderna (donde los paneles de control, servoaccionamientos, PLC y equipos HMI representan una inversión de millones de euros) libera suficiente HCl para corroer los conjuntos electrónicos en toda la envolvente del edificio, no solo en el área directamente afectada por las llamas. Es posible que la corrosión no se manifieste como fallas inmediatas, sino que aparece como una degradación progresiva de la conexión, trazas de corrosión de PCB y aumentos de la resistencia de contacto durante los 6 a 18 meses posteriores al incendio. Reemplazar o limpiar equipos electrónicos contaminados con HCl en una gran instalación automatizada puede costar entre 10 y 50 veces el valor de los cables que se quemaron. Este argumento económico impulsa la adopción voluntaria de cables de control HFFR en instalaciones de fabricación inteligentes donde no existe ningún requisito de código obligatorio, y es la base para incluir especificaciones de cables HFFR en las evaluaciones de riesgos de seguros para plantas de fabricación electrónica de alto valor.

Instalación a baja temperatura de cables de control HFFR: riesgos y requisitos de acondicionamiento

Uno de los modos de falla de campo más consistentes para los cables de control HFFR es el agrietamiento del aislamiento durante la instalación en ambientes fríos, causado por el alargamiento reducido en la rotura de compuestos HFFR con alta carga de relleno a bajas temperaturas. Si bien los cables de PVC estándar conservan una flexibilidad útil hasta –20 °C o menos debido a su contenido de plastificante, muchas formulaciones de HFFR se vuelven notablemente más rígidas por debajo de 0 °C y pueden agrietarse si se doblan o desenrollan por debajo de –5 °C a –10 °C sin precauciones. Esto es particularmente problemático en proyectos de instalación al aire libre durante los meses de invierno y en instalaciones refrigeradas donde los cables deben tenderse a una temperatura ambiente de 0 °C o menos.

El rendimiento a baja temperatura de un cable HFFR se caracteriza por la prueba de flexión en frío (IEC 60811-504) y la prueba de impacto en frío (IEC 60811-506). La prueba de flexión en frío enrolla el cable alrededor de un mandril de diámetro especificado a una temperatura baja definida y comprueba si hay grietas; La prueba de impacto en frío deja caer un martillo pesado sobre una sección de cable a baja temperatura y examina el aislamiento en busca de grietas. Estas pruebas se realizan a la temperatura indicada en la especificación del cable, normalmente –15 °C, –20 °C o –25 °C, según la formulación del compuesto. Sin embargo, pasar la prueba de curvatura en frío a –20°C no significa que el cable pueda manipularse y tenderse libremente a –20°C en el sitio: la prueba aplica una curvatura controlada con un radio y velocidad definidos, mientras que la instalación en el sitio implica doblarse repetidamente, tirar de las esquinas y desenrollar la bobina que genera concentraciones de tensión que la prueba no replica.

La mitigación más efectiva para la instalación de cables de control HFFR en climas fríos es el acondicionamiento térmico: almacenar los carretes de cable en un espacio calentado a un mínimo de 15 °C durante al menos 24 horas antes de la instalación en ambientes fríos. La masa térmica de un carrete de cable completo significa que el núcleo del carrete puede permanecer frío durante varias horas después de que las capas exteriores se hayan calentado, por lo que el tiempo de acondicionamiento debe basarse en el tamaño del carrete: los carretes pequeños (menos de 50 kg) pueden acondicionarse adecuadamente en 12 horas, mientras que los tambores grandes (más de 300 kg) pueden requerir entre 48 y 72 horas de acondicionamiento. Durante la instalación en condiciones frías, el cable desenrollado debe instalarse rápidamente en lugar de dejarse en el suelo donde se volverá a enfriar, y se debe evitar doblarse a temperaturas inferiores a la temperatura nominal de curvatura en frío del compuesto, enrutando el cable en tramos rectos tanto como sea posible hasta que alcance su posición final. Los fabricantes de cables HFFR de alta calidad publican cada vez más guías específicas de instalación en frío junto con sus hojas de datos técnicos estándar, reconociendo que el procedimiento de instalación adecuado es parte de la especificación de rendimiento del producto.

Cómo se debe verificar la certificación del cable de control HFFR y qué documentación solicitar

Las afirmaciones de ausencia de halógenos y bajo contenido de humo en los cables de control HFFR son declaraciones propias a menos que estén respaldadas por informes de pruebas de terceros de laboratorios acreditados. A diferencia de algunas certificaciones de seguridad eléctrica que requieren vigilancia continua de la fábrica y nuevas pruebas del producto, la certificación de desempeño contra incendios HFFR a menudo se obtiene una vez para una construcción de referencia y luego se aplica a toda la gama de construcciones de cables fabricados nominalmente con el mismo compuesto. Esta práctica crea una brecha de verificación significativa: la formulación del compuesto puede ser idéntica en todas las construcciones, pero el comportamiento general del cable frente al fuego depende también del espesor de la pared de la cubierta, la masa total de polímero por metro (que determina la carga total de combustible y, por lo tanto, la generación de humo) y la geometría del trenzado (que afecta la facilidad con la que el aire llega al núcleo del cable durante la combustión). Un informe de prueba para una construcción de 4 núcleos de 1,5 mm² no valida automáticamente la resistencia al fuego de una construcción de 12 núcleos de 2,5 mm² en la misma familia de cables.

Al adquirir cables de control HFFR para proyectos con requisitos formales de seguridad contra incendios, se debe solicitar y verificar la siguiente documentación antes de aceptar el material en el sitio:

• Informes de prueba IEC 60754-1 y -2: Confirmar el contenido de halógenos por debajo de los valores umbral (pH >4,3 y conductividad <10 μS/mm para IEC 60754-2) para los compuestos específicos de aislamiento y cubierta utilizados. El informe debe identificar el laboratorio, la fecha de la prueba y la designación específica del compuesto del material probado, no solo la designación del tipo de cable.
• Informe de prueba de densidad de humo IEC 61034-2: Confirmar una transmitancia ≥60 % para una construcción de cable con una masa total de polímero por metro comparable a la construcción que se está comprando. Si el cable solicitado tiene significativamente más masa de polímero por metro (más núcleos, cubierta más gruesa) que la construcción probada, el rendimiento real del humo puede ser peor de lo que indica el resultado de la prueba.
• Informe de propagación de llamas agrupadas IEC 60332-3: Especificar qué categoría (A, B, C o D) cumple la construcción probada y el volumen de cable instalado por metro utilizado en la prueba. La categoría A (7 litros/m) es la más exigente y relevante para bandejas portacables densamente llenas en aplicaciones de control industrial.
• Declaración de trazabilidad del material: Una declaración del fabricante de que el lote de producción específico suministrado se fabricó utilizando las mismas formulaciones compuestas que las utilizadas para las pruebas de certificación, incluidos los números de lote compuestos donde los requisitos de documentación de calidad del proyecto exigen este nivel de trazabilidad.
• Declaración de cumplimiento de RoHS: Confirmar que los materiales del cable, incluidos todos los plastificantes, estabilizadores, pigmentos y auxiliares de procesamiento en el compuesto HFFR, cumplen con las restricciones de sustancias de la Directiva de la UE 2011/65/UE. Algunos compuestos de HFFR utilizan auxiliares de procesamiento o estabilizadores que contienen ftalatos restringidos; El cumplimiento de RoHS para cables HFFR no es automático y debe verificarse independientemente de la declaración libre de halógenos.

Para proyectos regidos por estándares regionales o sectoriales específicos (EN 45545-2 para ferrocarriles, IEC 60092-359 para marinos o códigos de construcción nacionales que hacen referencia a las clasificaciones de rendimiento CPR (Reglamento de productos de construcción) en Europa), los informes de prueba específicos de la norma aplicable deben obtenerse por separado del conjunto genérico IEC 60332/60754/61034, ya que los métodos de prueba y los valores límite difieren entre las normas de manera que se hacen suposiciones de cumplimiento de normas cruzadas. poco confiable.
